當下回流焊生產廠商數量眾多，選擇時需謹慎考量。由于不同線路板在工藝要求、結構復雜度等方面存在顯著差異，適配的回流焊設備也各有不同。若不經細致評估便盲目采購，極有可能造成資金與資源的雙重?fù)p耗。深圳宏翔智能深耕SMT整線領域長達16年，積累了豐富的行業經驗與技術沉淀，能夠精準匹配客戶需求，提供專業解決方案，誠邀您前來咨詢洽談！

技術原理闡述與價格咨詢：熱板回流爐的運行依托熱傳導機制，通過內部熱傳遞媒介，促使熱能從溫度較高的區域定向遷移至溫度較低的區域。與之不同的是紅外回流爐，其核心設計原理在于，約80%的熱能是以電磁波紅外輻射的形式進行能量釋放與傳遞�；�于上述技術背景，現就全自動回流焊設備價格是多少呢？

在焊接作業進程中，該設備同時承擔起散熱系統的功能。鑒于加熱部件邊緣與中心位置的散熱條件存在差異，邊緣區域溫度普遍低于中心區域。除對爐內各溫度區設定明確溫度要求外，同一承載面上的溫度分布也呈現不均勻性。這種不均勻性受以下三方面因素影響：

不同產品負載特性：不同產品在回流焊爐內的負載情況各異，對溫度分布產生顯著影響。為確�；亓骱笢囟惹�線在空載、負載及不同負載組合條件下均具備良好重復性，需進行針對性調整。其中，荷載系數定義為 lf=L/（L+s），式中 L 代表組裝基板在焊接過程中產生的熱量。

防止構件翹曲的關鍵要素：在回流焊工藝中，防止構件翹曲是關鍵技術指標之一。采用附著力強的構件，并選用紅外線熱風回流爐（兼具紅外輻射與熱風對流雙重加熱模式）或熱風回流爐（通過熱風層流運動實現熱能傳遞），可有效優化焊接質量。

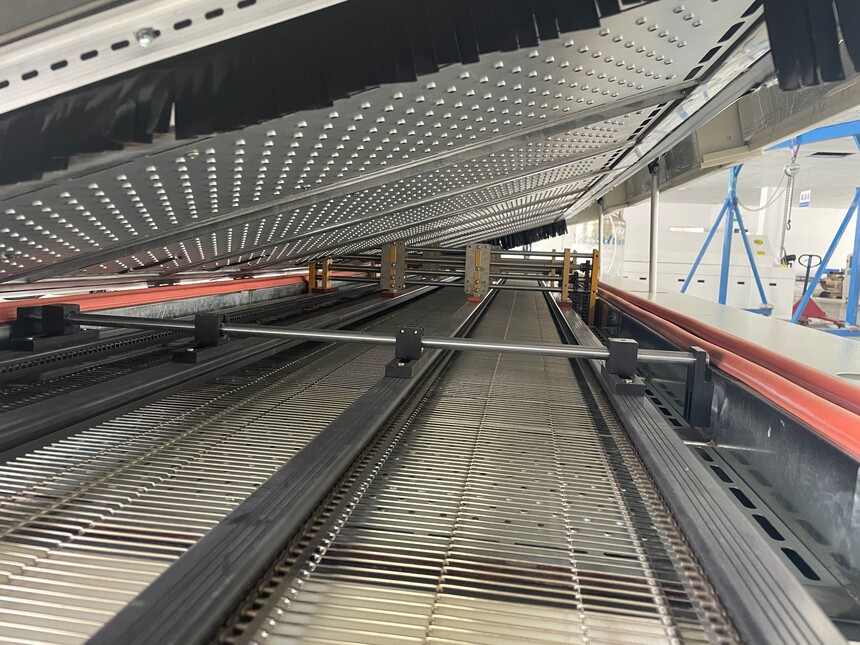

熱風回流爐加熱機制：熱風回流爐利用熱風的層流運動，將熱能均勻傳遞至PCB板表面，確保焊接區域溫度一致性。

在SMT回流焊工藝流程中，焊膏需依次經歷以下四個階段：

溶劑揮發階段：去除焊膏中的有機溶劑成分，避免后續焊接過程中產生氣孔等缺陷。

助焊劑活化階段：通過助焊劑的化學作用，清除焊接表面的氧化物及污染物，為焊料熔化創造良好條件。

焊料熔化與金屬間反應階段：焊料在高溫下熔化，液態錫與焊接表面金屬發生原子擴散，形成金屬間化合物（IMC），構成可靠焊點。

冷卻固化階段：通過控制冷卻速率，使焊點形成均勻的微觀組織結構，確保焊點機械強度與電氣性能。

與上述焊接階段相對應，回流焊爐溫曲線劃分為四個工藝區：

預熱區：以較慢升溫速率（1-3℃/s）將PCB板溫度提升至150-180℃，避免熱應力損傷元件。

恒溫區（活性區）：保持溫度穩定（180-220℃），充分活化助焊劑并去除殘留氧化物。

回流焊區（峰值區）：快速升溫至焊料熔點以上（230-250℃），完成焊料熔化與金屬間反應。

冷卻區：以3-4℃/s的降溫速率冷卻至室溫，優化焊點微觀結構。

宏翔智能裝備（深圳 ）有限公司，是SMT整線設備供應商，主營業務為JUKI/PANASONIC/YAMAHA貼片機及周邊設備的銷售服務，如貼片機、錫膏印刷機、SPI、AOI、回流焊、波峰焊、激光導航AGV車、上下板機、X-RAY、點料機、自動接料機及首件測試儀等！咨詢熱線：13612865788
