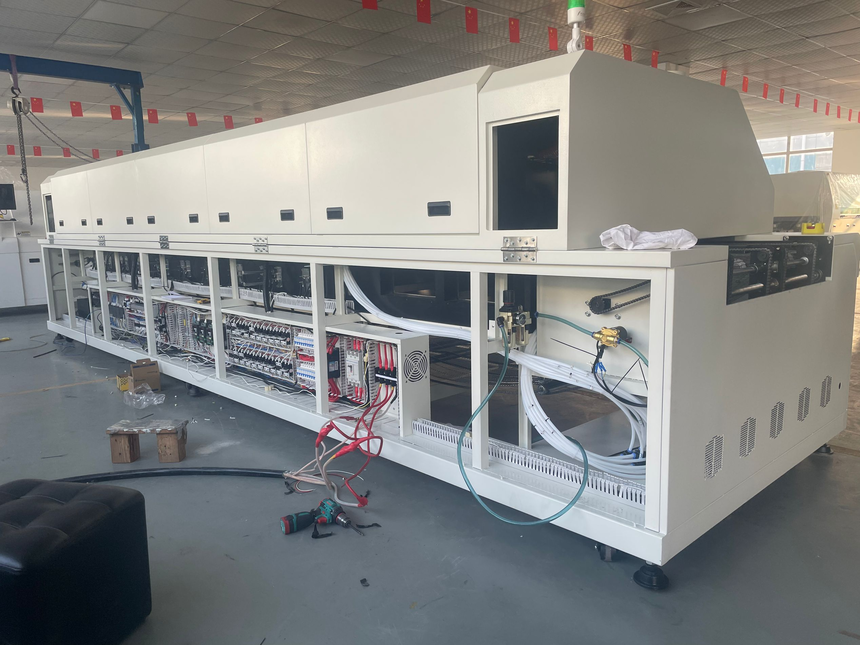

回流焊設備主要由氣流系統、加熱模塊、傳送機構、冷卻組件、助焊劑回收單元、廢氣凈化處理裝置、頂蓋氣壓調節升降機構以及排氣系統等構成，下面由宏翔回流焊廠家為您講解！

一．回流焊的氣流體系：具備高效的氣流對流能力，涵蓋氣流速度、流量大小、流動順暢度及透氣性能。

二．回流焊加熱模塊：包含熱風電機、加熱管件、熱電偶傳感器、固態繼電器以及溫度控制組件等。

3.回流焊傳送系統：涵蓋導軌、網帶（含中部支撐）、鏈條組件、輸送電機、輪距調節裝置以及傳送速度調控機構等。

4.回流焊冷卻裝置：能迅速讓加熱后的印刷電路板降溫，常見方式有風冷與水冷兩種。

5.回流焊氮?dú)夥雷o(hù)體系：PCB于預熱、焊接、冷卻全程受氮?dú)獗Ｗo(hù)，能避免高溫下焊點與銅箔氧化，提升熔化焊料潤濕效果，減少空洞，優化焊點品質。以及回流焊溫度設定方式與效用。

6.回流焊助焊劑回收設備：其廢氣回收系統通常配備蒸發器，借助蒸發器把廢氣（助焊劑揮發成分）加熱到450℃以上，讓助焊劑揮發成分汽化，水經水冷器冷卻后循環流經蒸發器，流量靠上部風扇抽出，蒸發器冷卻產生的液體流入回收容器。

7.回流焊廢氣處理回收設備：核心作用是契合環保標準，避免焊劑揮發物直接逸散到空氣中；焊接產生的廢氣固化沉積會干擾熱風流動、降低對流效能，故而需要回收；若采用氮?dú)夂附�，為�?jié)省氮?dú)庥昧�，也必須配置助焊劑廢氣回收系統。。

8.回流焊頂蓋氣壓升降機構：方便清理焊腔。在需對回流焊機清洗維護，或是生產時鋼板掉落的情況下，要開啟回流爐的上蓋。

9.回流焊排氣系統：通過強制排氣實現焊劑有效排出，配備特殊廢氣過濾功能，確保作業環境空氣潔凈，降低廢氣對排氣管道的污染。

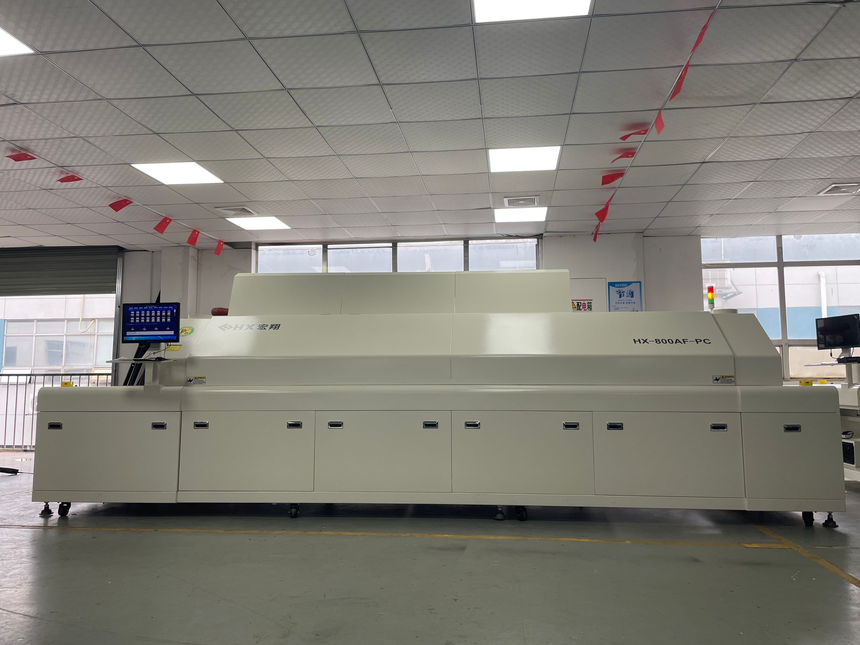

10.回流焊外觀構造：涵蓋設備整體外形、加熱區域以及加熱段長度。
