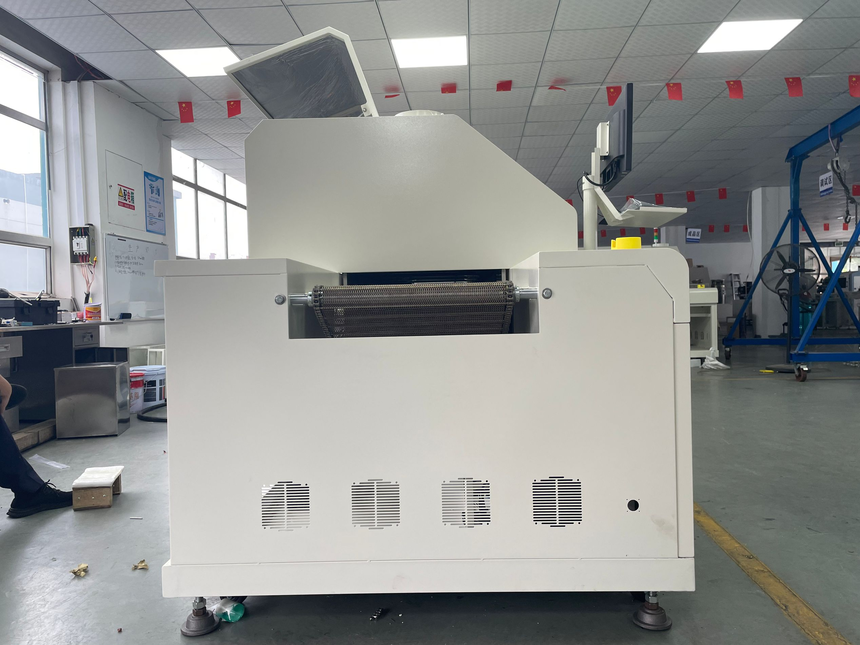

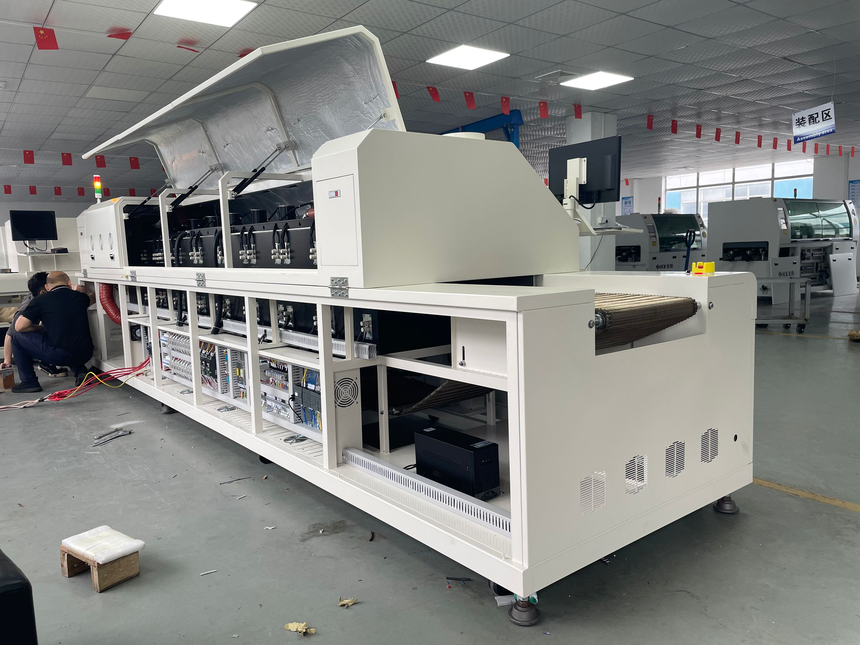

在SMT生產流程里，SMT元件要借助回流爐焊接到電路板上�；亓鳡t依靠爐內熱風作用于涂刷在電路板焊點處的焊膏，讓焊膏重新熔化成液態錫，進而把SMT芯片組件和電路板焊接在一起，之后經過回流爐冷卻，最終形成穩固焊點。這種焊膏在特定高溫氣流作用下會發生物理變化，從而實現SMT工藝的焊接目的。接下來，宏翔智能為大家講講回流爐各部分的工作原理！

回流爐預熱區是怎么工作的:

預熱主要是讓錫膏激活，防止浸錫時因快速高溫加熱導致零件過熱受損。此區域要盡快將室溫下的PCB加熱，不過得把控好加熱速度。加熱太快會引發熱沖擊，損壞電路板和元件；加熱太慢，溶劑揮發不徹底，影響焊接效果。因回流爐后期溫度區溫差大且加熱快，為防熱沖擊破壞零件，通常規定大升溫速率為4℃/s，一般升溫速率為1 - 3℃/s。另外，怎樣降低回流機成本呢？

回流爐的保溫區，其工作原理是怎樣的呢：

保溫階段核心是讓回流爐內各部件溫度趨于穩定，把溫差縮到最小。此區域要預留充足時間，讓大元件溫度追上小元件，同時保證焊膏里的助焊劑充分蒸發。絕緣段結尾，借助助焊劑清除焊盤、焊球和元件引腳上的氧化物，讓整塊電路板溫度均衡。要注意，SMA上各部件溫度在該段結束時得一致，不然溫度不均，進入回流段就會出現各類焊接缺陷。

回流爐回流區咋工作的：

PCB進入回流區后，溫度快速攀升，促使焊膏熔化。其中，63Sn37Pb鉛焊膏熔點183℃，96.5Sn3Ag0.5Cu鉛焊膏熔點217℃。此區域加熱器溫度設定高，讓部件溫度迅速上升。回流爐曲線溫度值，通常取決于焊料熔點以及組裝基板和元件的耐熱溫度。焊接溫度會因所用焊膏不同而變化，含鉛焊膏高溫一般在230 - 250℃，無鉛焊膏高溫一般在210 - 230℃。溫度過低會造成冷接觸和潤濕不良；溫度過高會使環氧樹脂基體和塑料件結焦、分層，形成過多共晶金屬化合物，讓焊點變脆，影響焊接強度。使用回流爐時，要留意回流時間不宜過長，否則會損壞回流爐，還可能影響電子元件性能或?qū)е码娐钒逄炕��?/span>

回流爐冷卻區咋工作的呢：

這一階段要把溫度降至固體溫度之下，讓焊點得以凝固。冷卻速率對焊點強度影響很大，要是冷卻太慢，會生成過多共晶金屬化合物，焊縫里會出現粗大晶粒結構，進而削弱焊縫強度。通常冷卻區冷卻速度約4℃/s，冷卻溫度要降到75℃ 。
